概要

ここでは、オフラインシステムエディタの概要について説明します。

オフラインシステムエディタでは、レポジトリビュー上のコンポーネントをドラッグ＆ドロップでダイアグラムに追加することで、RTシステムの編集を行います。基本的な操作はオンラインのシステムエディタと同じですが、RTCの状態を変更することはできません。また、リアルタイムにRTCの状態が変更される、または更新されることもありません。

機能

オフラインシステムエディタを開く

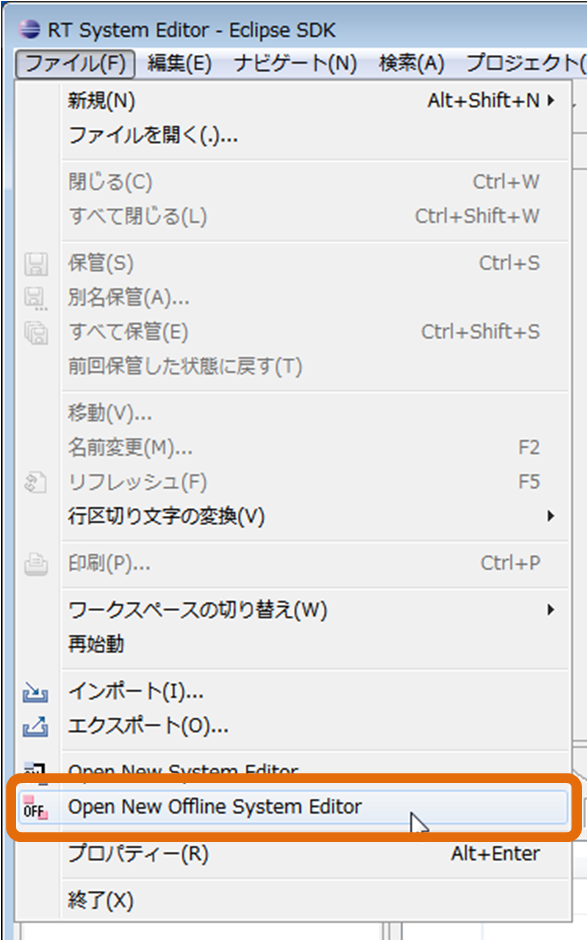

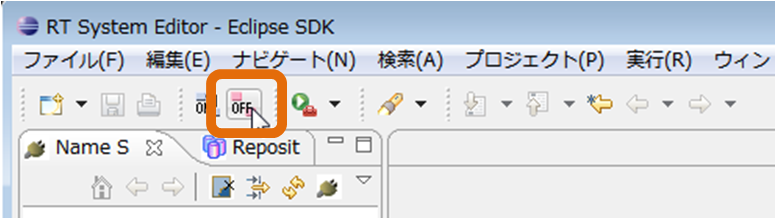

新しいオフラインシステムエディタを開くには、ツールバーの「Open New Offline System Editor」ボタンを押下するか、メニューバーの[ファイル]-[ Open New Offline System Editor]を選択します。

コンポーネント仕様をオフラインシステムエディタに配置する

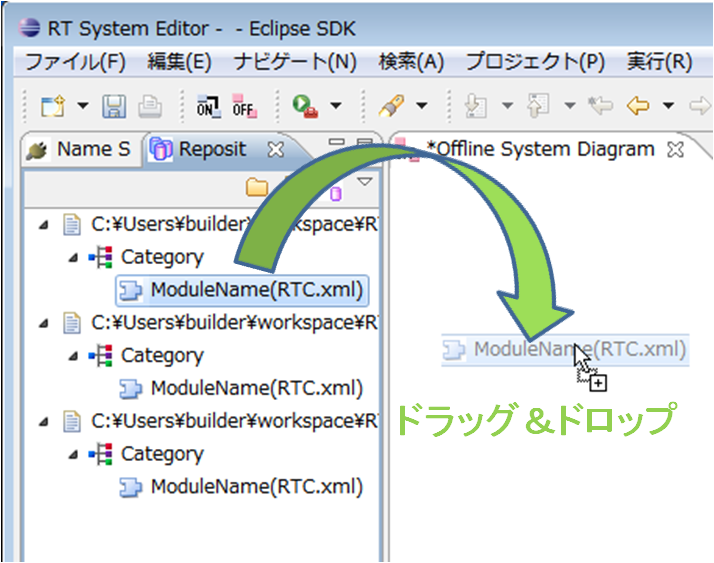

コンポーネント仕様をオフラインシステムエディタに配置するには、リポジトリビューからコンポーネント仕様をドラッグ＆ドロップします。

コンポーネント仕様をオフラインシステムエディタで編集する

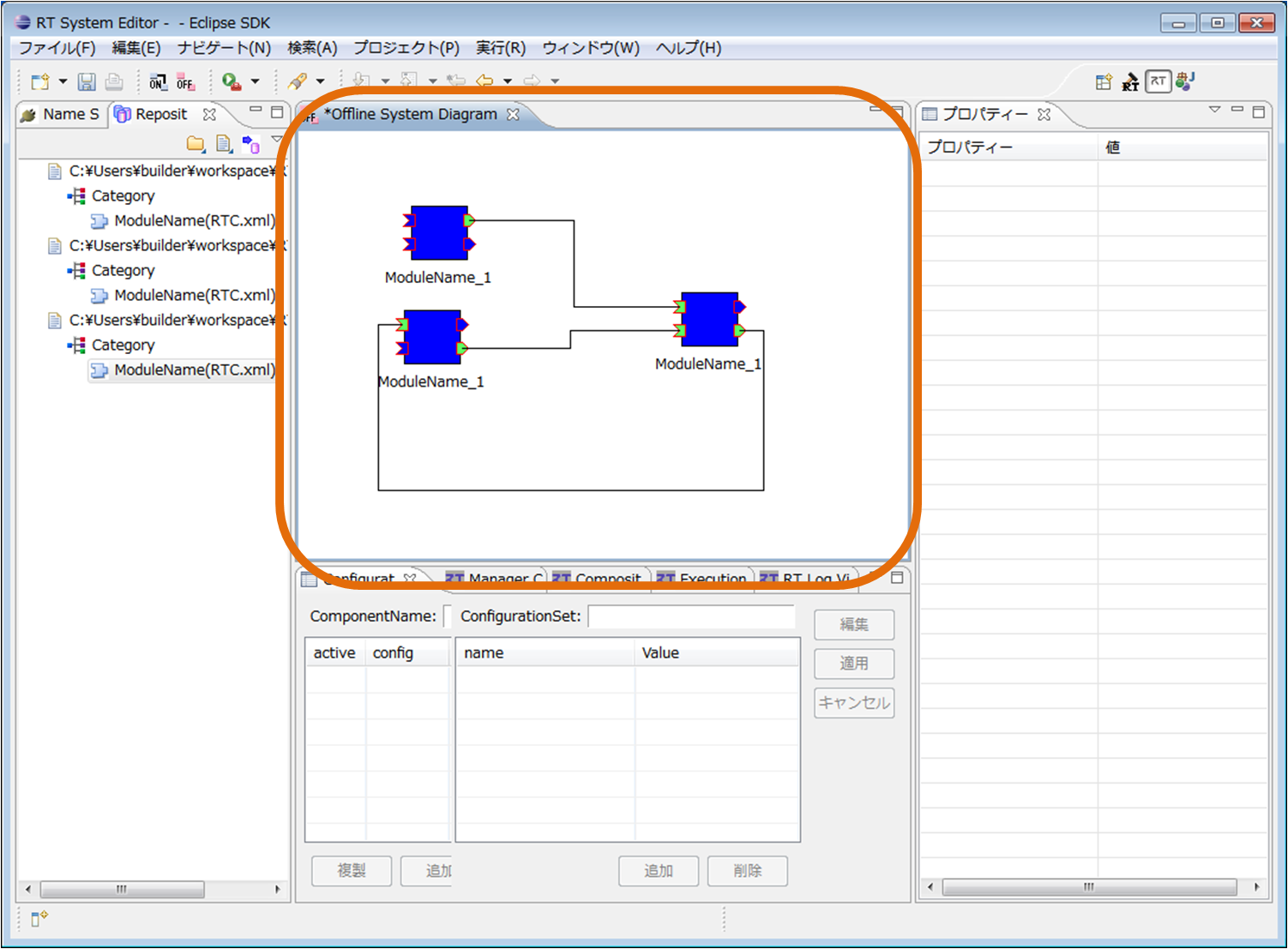

オフラインシステムエディタでは、システムエディタで行えることのうち、実行時コンポーネントの動作に関すること以外のほとんどの操作を、システムエディタと同様の操作で行うことができます。
