シリアルリンクロボットアームを直感的に操作可能なRTC群

シリアルリンクロボットアームを直感的に操作可能なRTC群

投稿者:
tezuka


概要

  • 3軸シリアルリンクロボットアームを製作・使用する場合、それを簡単に操作可能なRTC群

特徴

  • 手先位置を指定することで各関節角度を計算
  • 3つの方法でアームを制御

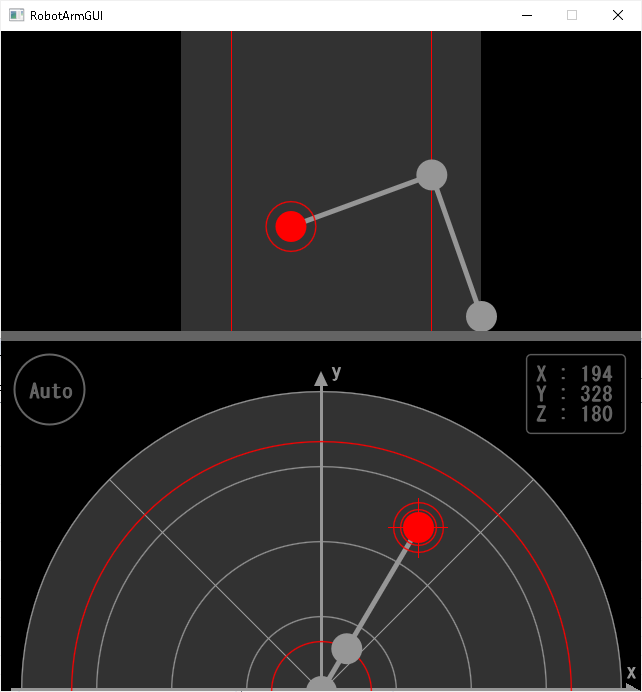

    • GUIでアームの状態を確認しつつ操作
    • 手先座標をキーボードから直接打ち込んで指定
    • ファイルを読み込んで自動で動作
  • GUIには横からの視点を追加可能

仕様

  • 言語:C++
  • OS:Windows10

コンポーネント群

  • RobotArmGUI:手先位置から関節角度計算,アームの状態を表示。DXライブラリを利用
  • AccelerationController:手先の移動速度を制御
  • SerialOutAngle:マイコンに各関節角度を送信
  • RobotArmCUI:キーボードで手先位置を指定
  • RobotArmAutomaticController:ファイルを読み込んで自動で手先位置を指定

ソースコード及びマニュアル

動画

問合先(メールアドレス):
tezuka-souta@ed.tmu.ac.jp
Project Information
OS:
Windows
言語:
C++
OpenRTM ver.:
1.2
Average:
0
まだ投票はありません
最終更新日時:
土, 2020-11-28 11:41
